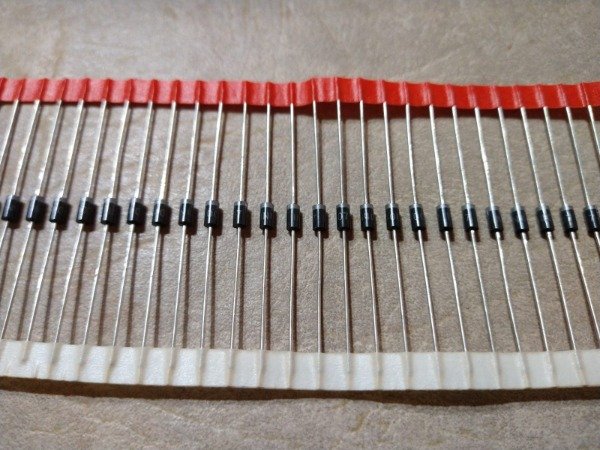

El diodo 1N4007 es un diodo rectificador de silicio de uso general, conocido por su robustez y su alta capacidad de voltaje inverso, lo que lo hace muy común en diversas aplicaciones electrónicas.
Características técnicas

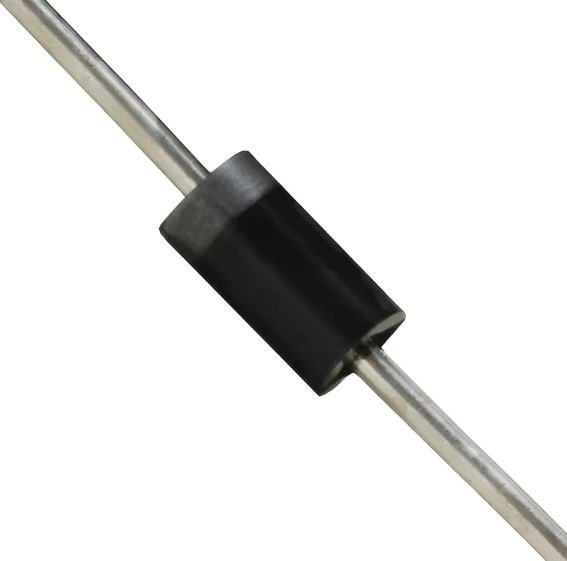

Este diodo de silicio en encapsulado axial DO-41 se distingue por un voltaje inverso máximo de 1000 V. Permite una corriente directa máxima promedio de 1 A y puede soportar picos de corriente de hasta 30 A en pulsos cortos. La caída de voltaje en polarización directa es aproximadamente 1.1 V a 1A, y la corriente de fuga inversa es de 5 µA. Es un diodo de recuperación inversa lenta, lo que lo hace inadecuado para aplicaciones de alta frecuencia. El rango de temperatura de operación típico es de -55 °C a +150 °C o +175 °C.
Usos y aplicaciones comunes
El 1N4007 es ampliamente utilizado en fuentes de alimentación para rectificar corriente alterna. También se emplea para proteger circuitos contra polaridad inversa, como diodo de rueda libre en cargas inductivas para suprimir picos de voltaje, en multiplicadores de voltaje, y en circuitos de recorte y sujeción.
Consideraciones
Es posible reemplazar otros diodos de la serie 1N400x por un 1N4007 debido a su mayor capacidad de voltaje inverso, siempre que la aplicación no requiera un modelo de menor voltaje. Sin embargo, no es recomendable para circuitos de alta frecuencia debido a su lento tiempo de recuperación, donde se prefieren diodos de recuperación rápida o Schottky.
