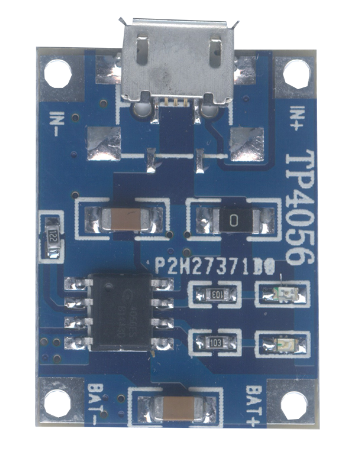

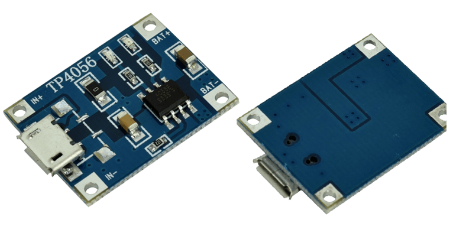

Este módulo es una manera simple de cargar tus baterías LiPo/LiOn de una celda hasta 4.2V. Funciona con baterías que tienen 3.7V de carga nominal y 4.2V de carga completa. Viene programado para cargar a 1A, esta corriente se puede modificar al cambiar la resistencia R3 según se muestra en el datasheet.

ESPECIFICACIONES TÉCNICAS

• Corriente de carga ajustable hasta 1A
• Precisión de carga 1.5%
• Voltaje de entrada: 4.5V a 5.5V DC
• Voltaje de carga completa: 4.2V
• Chip: TP4056
• Led indicador Rojo cuando está cargando
• Led indicador Verde de carga completa
• Entrada tipo Micro-USB
• Temperatura de trabajo: -10º a 85ºC
• Atención: No tiene protección a polaridad inversa

RECOMENDACIONES

• La corriente de carga sea aproximadamente el 37% de la capacidad de la batería y nunca mayor al 100%. Por ejemplo si la batería es de 1000mAh, debe usar 400mA.
• El cable de conexión no debe ser muy largo
• Verificar que la conexión sea segura
• No tiene protección de polaridad inversa

TABLA Rprog:
