Descripción General

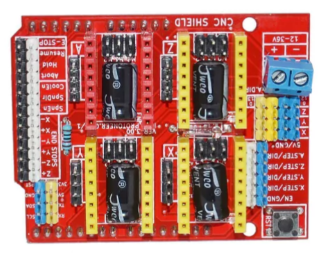

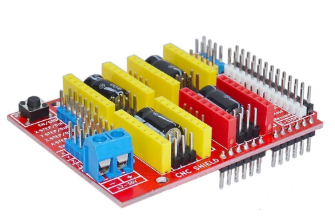

El Shield CNC V3 es una pequeña placa que permite controlar hasta 4 motores paso a paso fácilmente con tu Arduino gracias a su formato shield. Soporta 4 controladores de potencia Pololu A4988 o Pololu DRV8825 (no incluidos) y dispone de todas las conexiones necesarias para conectar interruptores de final de carrera, salidas de relé y diversos sensores. Es totalmente compatible con el firmware de control GRBL y puede ser utilizada con cualquier modelo de Arduino, aunque se recomienda utilizar un modelo del tipo Arduino UNO o Arduino Leonardo.
Con esta placa podrás disponer de un sistema completo para montar tu propia máquina CNC, cortadora láser o cualquier otro sistema que necesite un control preciso con motores paso a paso.
NOTA: Esta publicación no incluye los controladores de potencia ni la placa Arduino.
ESPECIFICACIONES TÉCNICAS
Compatible con GRBL 0.8c. (Fimware Open Source para Arduino que convierte G-code a instrucciones para motores PAP)
Soporte para 4 ejes (X, Y, Z , A)
2 conexiones para finales de carrera para cada eje (6 en total)
Salida "Spindle enable" y "direction"
Salida "Coolant enable"
Compatible con Pololu A4988 y DRV8825
Jumpers para control de micro-stepping (Los controladores como el DRV8825 soportan hasta 1/32 para más precisión)
Diseño compacto
Los motores pueden ser conectados con bornes tipo Molex de 4 pines
Alimentación: 12-36V DC. (Dependiendo de los controladores utilizados)
Descripción General
El Shield CNC V3 es una pequeña placa que permite controlar hasta 4 motores paso a paso fácilmente con tu Arduino gracias a su formato shield. Soporta 4 controladores de potencia Pololu A4988 o Pololu DRV8825 (no incluidos) y dispone de todas las conexiones necesarias para conectar interruptores de final de carrera, salidas de relé y diversos sensores. Es totalmente compatible con el firmware de control GRBL y puede ser utilizada con cualquier modelo de Arduino, aunque se recomienda utilizar un modelo del tipo Arduino UNO o Arduino Leonardo.
Con esta placa podrás disponer de un sistema completo para montar tu propia máquina CNC, cortadora láser o cualquier otro sistema que necesite un control preciso con motores paso a paso.
NOTA: Esta publicación no incluye los controladores de potencia ni la placa Arduino.
ESPECIFICACIONES TÉCNICAS
Compatible con GRBL 0.8c. (Fimware Open Source para Arduino que convierte G-code a instrucciones para motores PAP)
Soporte para 4 ejes (X, Y, Z , A)
2 conexiones para finales de carrera para cada eje (6 en total)
Salida "Spindle enable" y "direction"
Salida "Coolant enable"
Compatible con Pololu A4988 y DRV8825
Jumpers para control de micro-stepping (Los controladores como el DRV8825 soportan hasta 1/32 para más precisión)
Diseño compacto
Los motores pueden ser conectados con bornes tipo Molex de 4 pines
Alimentación: 12-36V DC. (Dependiendo de los controladores utilizados)
